加工材料
湿式格子型球磨机对各种矿石和其它可磨性物料进行干式或湿式粉磨。
应用范围
湿式格子型球磨机广泛应用于硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。
优点和特点
1、格子型球磨机部件性能高。其衬板类型多种化，可任意选择，并且衬板节能效果优势明显；
2、该设备的大、小齿轮传动平稳，无异常器噪音;并且当大小齿轮面磨损到一定程度后，可翻面继续使用，缩短部件的更换周期，节省成本费用；
3、同时由于格子型球磨机的部件结构间隙调整合理，在工作无强烈震动，从而降低了整机的故障率，增了设备的使用年限。
产品结构

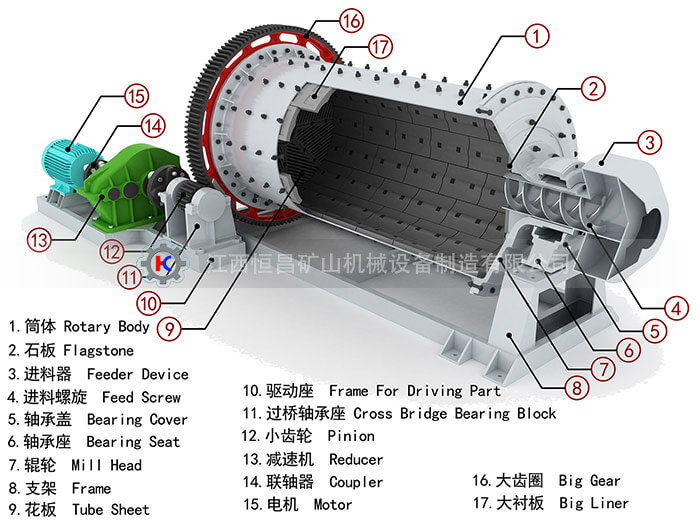

格子型球磨机由筒体，大齿圈、小齿圈、减速机、进料器、出料器、、钢球、衬板、隔舱板、格子板等组成；
格子球磨机为卧式筒形旋转装置。物料由进料装置经入料中空轴螺旋均匀地进入磨机**仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在**仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。
技术参数
规格型号 Model
| 筒体直径 （mm） | 筒体长度 （mm） | 电机型号 Type of motor | 电机功率 Power of motor (KW) | 电机转速 Motor speed (r/min) | 外形尺寸 Outer Size （L*W*H） (mm) | 有效容积 Available capacity (㎡) | **装球量 Maximum ball loading (t) | 重量 Weight (kg) | 生产能力 Capacity (t/h) | ||
MQG0909 | 900 | 900 | Y225S-8 | 18.5 | 720 | 4750 | 2213 | 2050 | 0.45 | 0.96 | 4620 | 0.22-1.07 |
MQG0918 | 900 | 1800 | Y225M-8 | 22 | 730 | 5000 | 2280 | 2050 | 0.9 | 1.92 | 5340 | 0.4-3.4 |
MQG1212 | 1200 | 1200 | Y250M-8 | 30 | 730 | 5788 | 2794 | 2540 | 1.14 | 2.4 | 11438 | 0.17-4.1 |
MQG1224 | 1200 | 2400 | Y315S-8 | 55 | 730 | 6673 | 2994 | 2540 | 2.28 | 3.96 | 13200 | 0.35-8.2 |
MQG1515 | 1500 | 1500 | JR115-8 | 60 | 725 | 6094 | 3300 | 2766 | 2.2 | 5 | 13700 | 1.4-4.5 |
MQG1530 | 1500 | 3000 | JR125-8 | 95 | 725 | 7979 | 3300 | 2766 | 4.5 | 8.4 | 18690 | 2.8-9 |
MQG2122 | 2100 | 2200 | JR128-8 | 155 | 730 | 7750 | 4839 | 3794 | 6.6 | 15 | 45400 | 5-29 |
MQG2130 | 2100 | 3000 | JR137-8 | 210 | 735 | 8970 | 4839 | 3794 | 9 | 20 | 50600 | 6.5-3.6 |
MQG2430 | 2400 | 3000 | JR1410-8 | 280 | 735 | 9728 | 4956 | 4018 | 12.1 | 22.5 | 67000 | 9-50 |
MQG2721 | 2700 | 2100 | JR1410-8 | 280 | 735 | 9300 | 5500 | 4500 | 10.7 | 24 | 63000 | 6.5-84 |
MQG2727 | 2700 | 2700 | JR148-6 | 310 | 735 | 9900 | 5500 | 4500 | 13.8 | 29 | 68530 | 8-100 |
MQG2736 | 2700 | 3600 | TDMK400-32/2150 | 400 | 187.5 | 9785 | 5767 | 4995 | 18.4 | 41 | 77000 | 12-145 |
MQG3230 | 3200 | 3000 | TDMK500-36 | 500 | 167 | 13700 | 6760 | 5100 | 20.7 | 46 | 113500 | 63-73 |
MQG3231 | 3200 | 3100 | TDMK630-36 | 630 | 167 | 12750 | 6750 | 5150 | 21.4 | 48 | 114435 | 65-76 |
MQG3236 | 3200 | 3600 | TDMK630-36 | 630 | 167 | 14300 | 6760 | 5200 | 24.8 | 58 | 119012 | 74-86 |
MQG3245 | 3200 | 4500 | TDMK800-36 | 800 | 167 | 12700 | 7200 | 5700 | 31 | 65 | 127650 | 95-110 |
MQG3639 | 3600 | 3900 | TM1000-36/3600 | 1000 | 167 | 15000 | 7200 | 6300 | 36.2 | 75 | 145000 | 34-187 |
MQG3645 | 3600 | 4500 | TDMK1250-40 | 1250 | 145 | 15200 | 7750 | 6300 | 41.8 | 90 | 159700 | 38-210 |
MQG3650 | 3600 | 5000 | JM1400-40 | 1400 | 145 | 17600 | 7750 | 6300 | 46.4 | 96 | 158000 | 192 |
MQG3660 | 3600 | 6000 | TDMK1600-40 | 1600 | 140 | 17000 | 8800 | 6500 | 55.7 | 120 | 189000 | 230 |
